Descrizione
Modello Europa

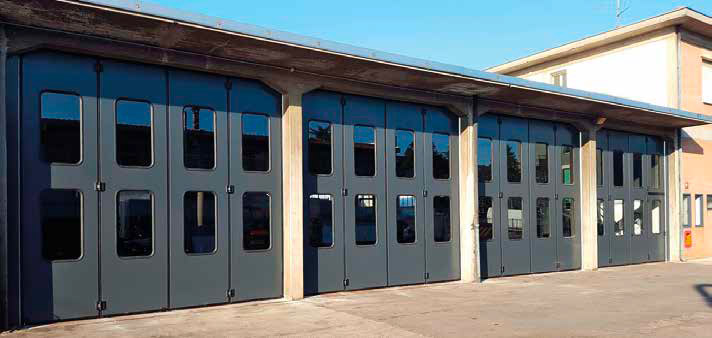

Portone a libro
Il Portone a libro modello Europa senza guida inferiore, è composto da pannelli dello spessore di 52 mm, aventi telaio interno perimetrale in acciaio zincato, coibentati con schiuma poliuretanica iniettata con densità pari a 43 kg/mc, e rivestiti da lamiera liscia preverniciata dello spessore di 7/10, disponibili nei vari colori della gamma.
Per proteggere la superficie delle ante da eventuali graffiature, viene applicata una pellicola adesiva da togliere durante la fase di posa. La guida superiore e i montanti laterali in acciaio zincato dello spessore di 20/10 vengono forniti nella versione standard verniciati di colore nero; predisposti per il fissaggio costituiscono una vera e propria struttura per il portone, permettendo manovre agevolate e garantendo un elevato grado di stabilità e tenuta.
La perfetta movimentazione delle ante viene garantita dalle cerniere in lega di alluminio, di colore nero, complete di perno con sistema anticaduta e da doppio cuscinetto reggispinta; i carrelli superiori sono a tre ruote in nylon antirumore. La chiusura del portone viene garantita dai cariglioni interni completi di aste di chiusura alto e basso con punta rinforzata e scorri asta con protezione in pvc, il tutto in acciaio zincato e verniciato nero; la chiusura centrale a pavimento avviene tramite ciabatta in pvc. Guarnizioni tra anta e anta atte a garantire lo spazio antischiacciamento di 50mm, sono in gomma naturale EPDM nera antinvecchiamento. Nella parte superiore e inferiore delle ante vengono fissati dei profili in alluminio di colore nero con apposito incastro per inserimento delle spazzole in nylon.
I portoni possono essere forniti manuali, predisposti o motorizzati.
Tipologia di installazione
Particolare superiore montato in luce
Particolare superiore montato oltreluce
Particolare laterale di chiusura in luce
Particolare laterale montato oltreluce
Raccolta in luce versione 2+2
Raccolta oltre luce versione 2+2
| N° ante | Apertura | Ingombri degli impacchi laterali ante (mm) | Larghezza foro con oltre luce da aggiungere (mm) |
|---|---|---|---|
| 2+0 | Unico lato | 250+100 | da 1220 a 2800 mm |
| 2+1 | Doppio lato | 250+150 | da 1890 a 4224 mm |
| 3+0 | Unico lato | 350+100 | da 1820 a 4190 mm |
| 2+2 | Doppio lato | 250+250 | da 2490 a 5650 mm |
| 3+1 | Doppio lato | 350+150 | da 2490 a 5650 mm |
| 3+2 | Doppio lato | 350+250 | da 3090 a 6960 mm |
| 3+3 | Doppio lato | 350+350 | da 3690 a 8430 mm |
| 4+0 | Unico lato | 450+100 | da 2420 a 5580 mm |
| 4+1 | Doppio lato | 450+150 | da 3090 a 6920 mm |
| 4+2 | Doppio lato | 450+250 | da 3690 a 8310 mm |
| 4+3 | Doppio lato | 450+350 | da 4290 a 9640 mm |
| 4+4 | Doppio lato | 450+450 | da 4890 a 11030 mm |
